栃木式標準吊金具

栃木式「標準吊り金具」は、一般社団法人栃木県鉄構工業会と
株式会社くろがねが共同開発した新しい吊り金具です。

送料込みでこの価格!!

ご注文はこちらから

製品概要

  • 従来品の吊りピースは、吊り荷重が違っても同じ形で板厚を変えて対応しているため、非常に効率が悪く、ムダがありました。
  • 最小面積で最大荷重を追求した、高効率の新しい吊りピースです。
  • 吊り荷重に関わらず板厚・脚長が同一なので、溶接管理が簡単です。
  • 梱包・送料を含めた「全国統一価格」(沖縄・離島は除きます)を、画期的な低価格で実現しました。

形状・寸法

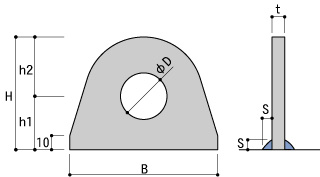

形状図

形状図

寸法表

単位:mm
型番 吊り荷重
(2枚使用)
建入直し
(1枚使用)
材質 脚巾
B
高さ
H / h1 / h2
板厚
t
穴径
φD
脚長
S
シャックル
呼び径
T6 6.0 t 4.8 t SM490 125 90 / 40 / 50 9 36 7 28
T5 5.0 t 3.3 t SM490 105 80 / 38 / 42 9 32 7 24
T4 4.0t 2.6t SM490 80 65 / 32 / 33 9 28 7 22

梱包・荷姿

梱包・配送は下記数量の組合せとなります。
また、ウィング車での配送になりますので対応をお願いいたします

梱包名称 梱包内容 税抜価格
小パレット T66 6t吊り×360枚 \64,800
T55 5t吊り×480枚 \72,000
T44 4t吊り×600枚 \72,000
大パレット
5,000円お得です
(価格は値引後の価格です)
BT6 6t吊り×1,680枚 \297,400
BT5 5t吊り×2,160枚 \319,000
BT4 4t吊り×2,640枚 \311,800

資料ダウンロード

内容 ページサイズ ページ数 PDF形式 エクセル形式
パンフレット A4 1ページ PDF ---
FAX発注書 A4 1ページ PDF PDF
使用範囲書 A4 1ページ PDF ---
計算書 A4 8ページ PDF ---
使用上の注意 A4 1ページ PDF ---
PDF形式のファイルをご覧いただくには、AdobeReader(無料)が必要です。
PDF形式のファイルをご覧いただくには、AdobeReader(無料)が必要です。 お持ちでない方は、左のバナーをクリックしてダウンロードしてください。

ご注文はこちらから
